CARRERA TÉCNICO SUPERIOR EN ADMINISTRACIÓN DE EMPRESAS
ASIGNATURA INFORMáTICA
    UNIDAD III:SISTEMA AXONOMETRICO

VISTAS
VISTAS
CFAPEDU.COM
    UNIDADES
UNIDAD UNIDAD DE PUBLICACION ITEMS DE PUBLICACION
UNIDAD I PLANOS ACOTADOS
ITEM ITEM NOMBRE PUBLICACION TITULO - PAGINA WEB PUBLICACION SUBTITULO - PAGINA WEB
A RECTAS
En el sistema de planos acotados: Explicar si el punto X, Y, Z pertenecen a la recta AB. (CLIC PARA VER CONTENIDO) En el sistema de planos acotados: Explicar si el punto X, Y, Z pertenecen a la recta AB.
B PLANOS NO EXISTE PAGINA WEB
UNIDAD I Sistema Cónico
ITEM ITEM NOMBRE PUBLICACION TITULO - PAGINA WEB PUBLICACION SUBTITULO - PAGINA WEB
A FRONTAL
SISTEMA CONICO FRONTAL (CLIC PARA VER CONTENIDO) SISTEMA CONICO FRONTAL
B OBLICUO NO EXISTE PAGINA WEB
UNIDAD I SISTEMA DIEDRICO
ITEM ITEM NOMBRE PUBLICACION TITULO - PAGINA WEB PUBLICACION SUBTITULO - PAGINA WEB
A RECTAS
Planos verdadera magnitud (CLIC PARA VER CONTENIDO) Planos verdadera magnitud
B PLANOS NO EXISTE PAGINA WEB
UNIDAD III SISTEMA AXONOMETRICO
ITEM ITEM NOMBRE PUBLICACION TITULO - PAGINA WEB PUBLICACION SUBTITULO - PAGINA WEB
A ISOMETRICO
AXONOMETRICO ORTOGONAL (CLIC PARA VER CONTENIDO) AXONOMETRICO ORTOGONAL
ISOMETRICO
    BIBLIOGRAFIA
    UNIDAD III:SISTEMA AXONOMETRICO
PLANOS
PLANOS
En el sistema de planos acotados representar el plano ABC en AutoCAD. Hallar la traza del plano. Hallar la Maxima Pendiente (MP) Hallar las horizontales del plano.
CFAPEDU.COM
Perspectiva CABALLERA
Perspectiva CABALLERA
CFAPEDU.COM
Sistema Conico Oblicuo
Sistema Conico Oblicuo
CFAPEDU.COM
Sistema Axonometrico Oblicuo: Perspectiva Militar
Sistema Axonometrico Oblicuo: Perspectiva Militar
CFAPEDU.COM

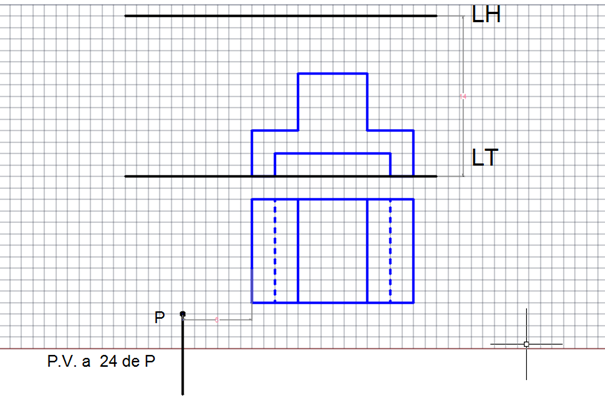

En AutoCAD. Dada las vistas DIEDRICAS con proyección en PRIMER ANGULO – DIN y la posición del plano de cuadro y del punto V realizar la perspectiva de esta pieza en el SISTEMA CONICO FRONTAL teniendo
En AutoCAD. Dada las vistas DIEDRICAS con proyección en PRIMER ANGULO – DIN y la posición del plano de cuadro y del punto V realizar la perspectiva de esta pieza en el SISTEMA CONICO FRONTAL teniendo
CFAPEDU.COM

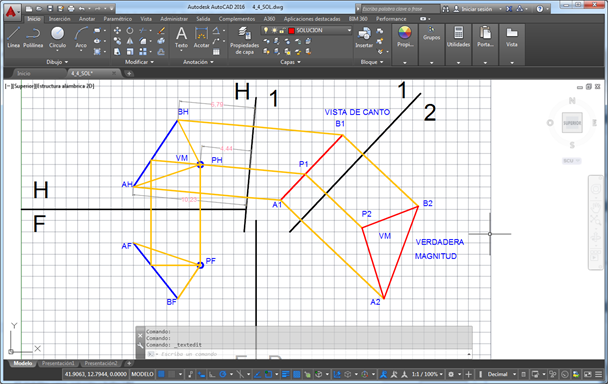

Verdadera Magnitud de planos
Verdadera Magnitud de planos
Dadas las vistas se pide hallar la verdadera magnitud en AutoCAD.
CFAPEDU.COM
AutoCAD
AutoCAD
CFAPEDU.COM

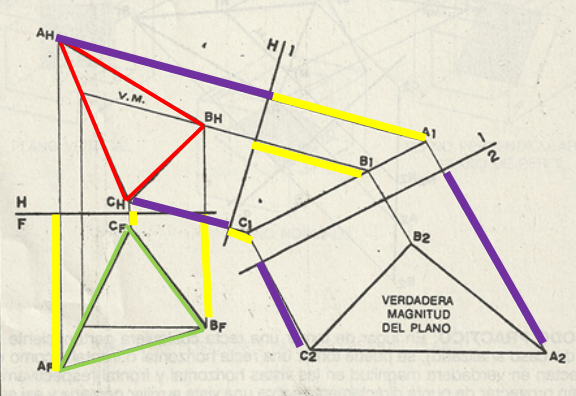

Determine la vista de canto y la verdadera magnitud del plano ABC en AutoCAD.
Determine la vista de canto y la verdadera magnitud del plano ABC en AutoCAD.
CFAPEDU.COM
    UNIDAD III:SISTEMA AXONOMETRICO

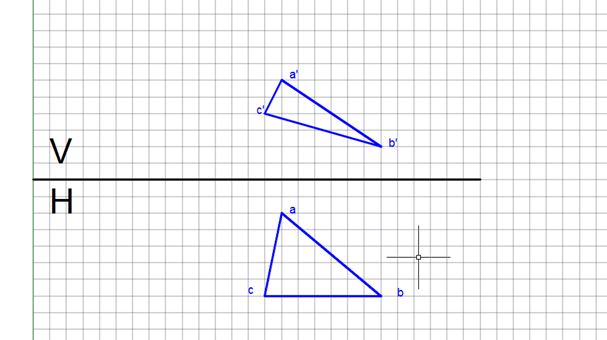

Planos Acotados
Planos Acotados
En el sistema de planos acotados representar el plano ABC en AutoCAD. Hallar la traza del plano. Hallar la Maxima Pendiente (MP) Hallar las horizontales del plano.
CFAPEDU.COM

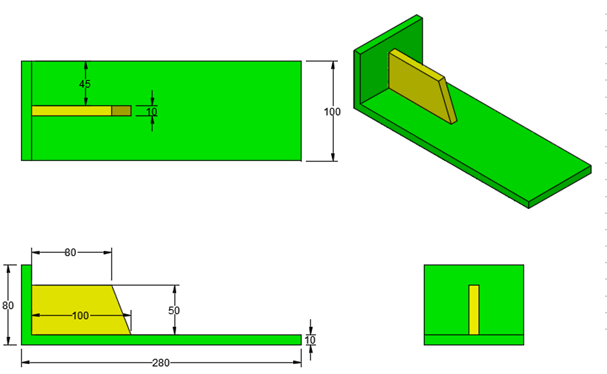

Realizar el Modelo 3D en AutoCAD.
Realizar el Modelo 3D en AutoCAD.
CFAPEDU.COM
En AutoCAD realizar el modelado de lo siguiente:
En AutoCAD realizar el modelado de lo siguiente:
CFAPEDU.COM
Para la columna de pasamanos realizar: 1. Dibujo de detalle. 2. Dibujo de ensamble.
Para la columna de pasamanos realizar: 1. Dibujo de detalle. 2. Dibujo de ensamble.
Para la columna de pasamanos realizar: 1. Dibujo de detalle. 2. Dibujo de ensamble.
CFAPEDU.COM

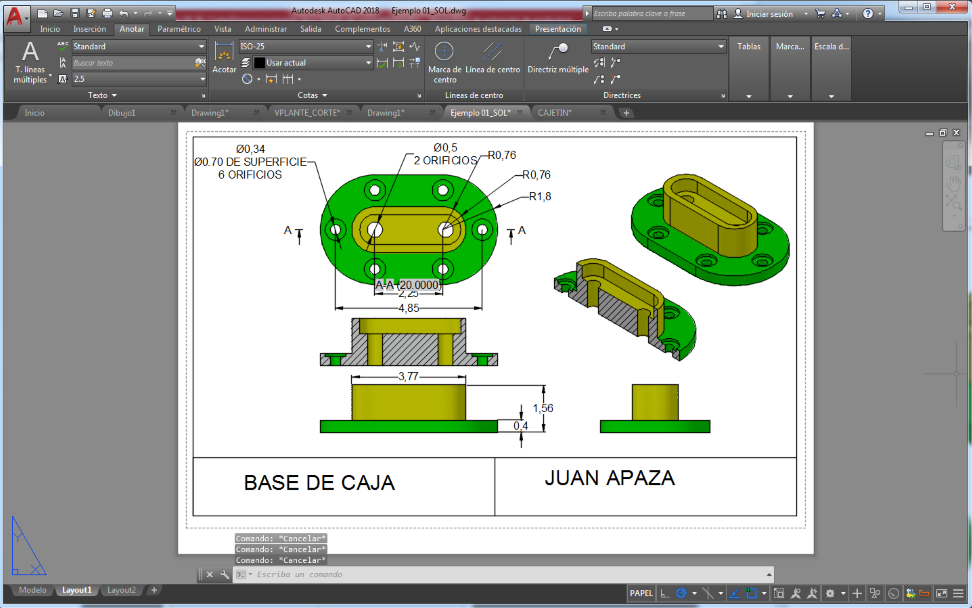

MODELADO DE SOLIDOS
MODELADO DE SOLIDOS
CFAPEDU.COM
Dada las vistas realizar la representación AXONOMETRICA utilizando la proyección isométrica en AutoCAD.
Dada las vistas realizar la representación AXONOMETRICA utilizando la proyección isométrica en AutoCAD.

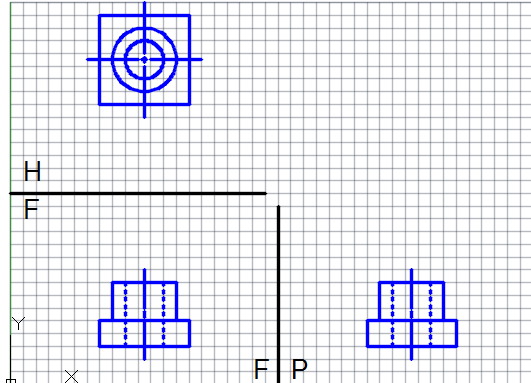

Dada las vistas DIEDRICAS con proyección en TERCER ANGULO - ASA. Dada las vistas realizar la representación AXONOMETRICA utilizando la proyección isométrica en AutoCAD. Para las formas cilíndricas usar la técnica de los cuatro centros para dibujar las elipses en isométrico.
CFAPEDU.COM
AXONOMETRICO ORTOGONAL
AXONOMETRICO ORTOGONAL
CFAPEDU.COM

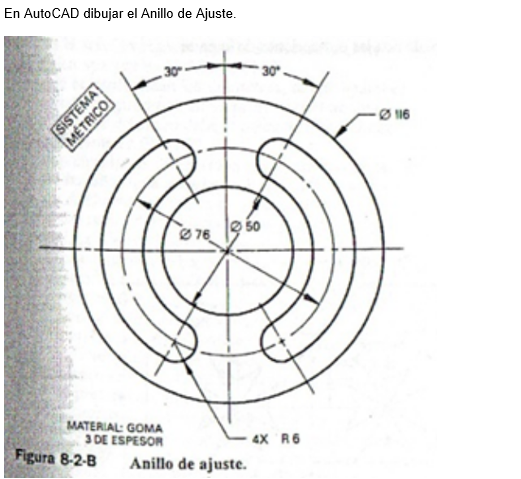

AutoCAD
AutoCAD
CFAPEDU.COM
    UNIDAD III:SISTEMA AXONOMETRICO
VISTAS
VISTAS
CFAPEDU.COM

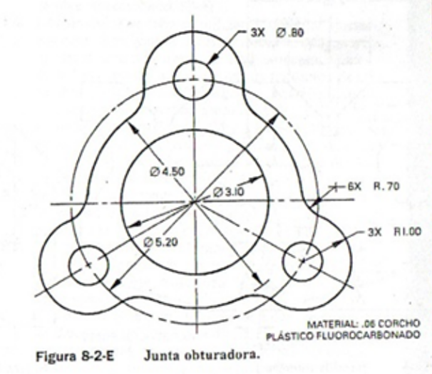

junta obturadora
junta obturadora
CFAPEDU.COM
Planos verdadera magnitud
Planos verdadera magnitud
CFAPEDU.COM
Dibujo CAD 3D
Dibujo CAD 3D
CFAPEDU.COM
Tensor de correa
Tensor de correa
CFAPEDU.COM
Bloque de motor
Bloque de motor
CFAPEDU.COM
LOGOS
LOGOS
CFAPEDU.COM


En el sistema de planos acotados: Explicar si el punto X, Y, Z pertenecen a la recta AB.
En el sistema de planos acotados: Explicar si el punto X, Y, Z pertenecen a la recta AB.
CFAPEDU.COM
    UNIDAD III:SISTEMA AXONOMETRICO
SISTEMA CONICO FRONTAL
SISTEMA CONICO FRONTAL
CFAPEDU.COM
