EXPLORACION GEOTECNICA O PROSPRECCION GEOTECNICA

• Investigación mediante métodos invasivos, que pueden ser complementarios con métodos no invasivos, del subsuelo con fines geotécnicos.
• Habitualmente incluye la obtención de muestras del subsuelo

​

EXPLORACION DE SUELOS (GEOTECNICA)

OBJETIVO PRINCIPAL:

• Detectar, reconocer e identificar los materiales geomecánicos y profundidades de napas y roca basal en sector de emplazamiento (o trazado) de obras de ingeniería que se proyectan ( a profundidades influenciadas por ella -bulbo de presión), en el area en que pueden influenciarla (taludes adyacentes) o en profundidades donde se requiera prevenir efectos en aguas subterraneas
• Identificar horizontes o estratos de suelos => Descripción estratigráfica
• Definir posible secuencia estratigráfica => Programar campaña en extensión
• Efectuar trabajos de terreno que permitan caracterizar los materiales representativos de los horizontes

POCEDIMIENTOS

• Excavación de calicatas
• Excavación de zanjas

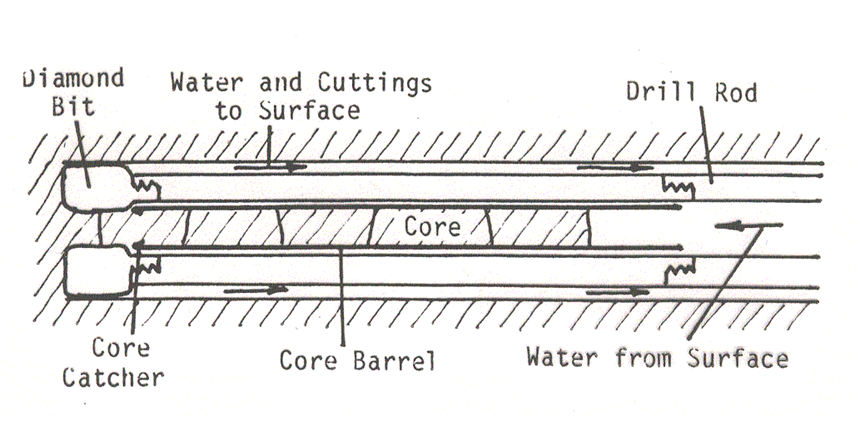

• Perforación de sondajes
• Desarrollo de procedimientos geofísicos

PROGRAMA

• Se debe definir mediante:

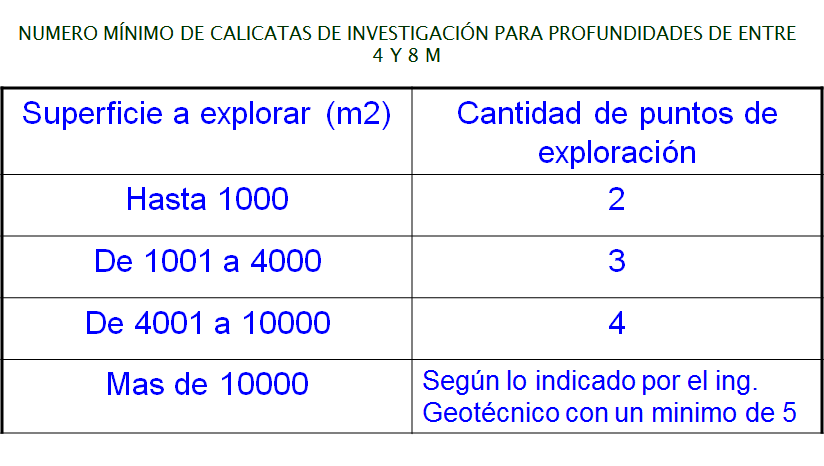

• Cantidad de puntos a investigar
• Profundidad a alcanzar en cada punto
• Distribución de los puntos en la superficie del terreno
• Numero y tipo de muestras a extraer

PROSPECCIÓN GEOFÍSICA

• Sísmica de refracción
• Propagación de ondas en sondajes
• Resistividad electrica

< < <

< < <

PROFUNDIDAD MÍNIMA A ALCANZAR EN CADA PUNTO DE EXPLORACIÓN

• Se entiende como profundidad mínima de exploración aquella dentro de la cual se produce la interacción suelo-estructura de la obra en proyecto.

Fundaciones superficiales

• Edificación sin subterráneo
  •  Zp = Df + z
• Edificaciones con subterráneo
  • Zp = h + Df + z

• En ambos casos z= 1,5 B
• y  B el ancho menor de fundación
• Df profundidad de fundación distancia  desde terreno a sello de fundación

PROFUNDIDAD DE EXPLORACIÓN

• z puede tener el valor de B, con un mínimo de 2 m
• Zp no puede ser menor a 2,5 m

Fundaciones Profundas

• Zp = h + Df + z

• Con Df el extremo de la fundación profunda pilote, pilas.
• Debe profundizarse un mínimo de 3 m por debajo de su punta.
• En caso de cepas o estribos de puentes, un mínimo de 7 m

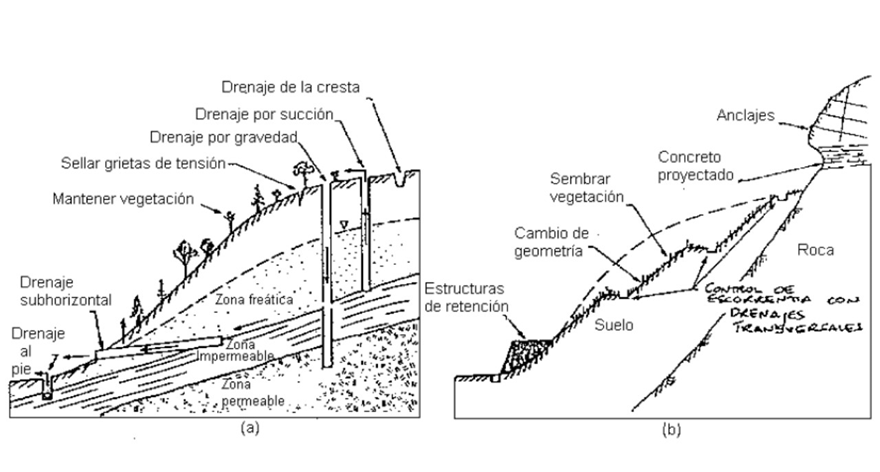

EXPLORACION Y ESTABILIDAD DE TALUDES

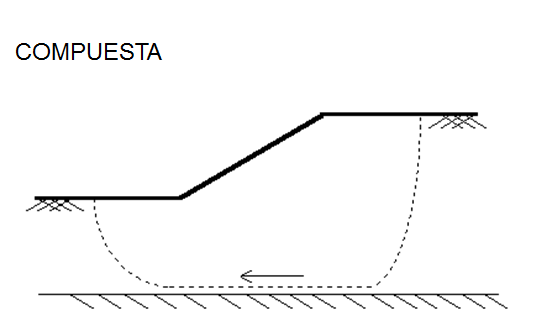

• La superficie de falla consiste en dos secciones curvas y el plano basal.
• Ocurren cuando los horizontes subyacentes son profundos.

< < <

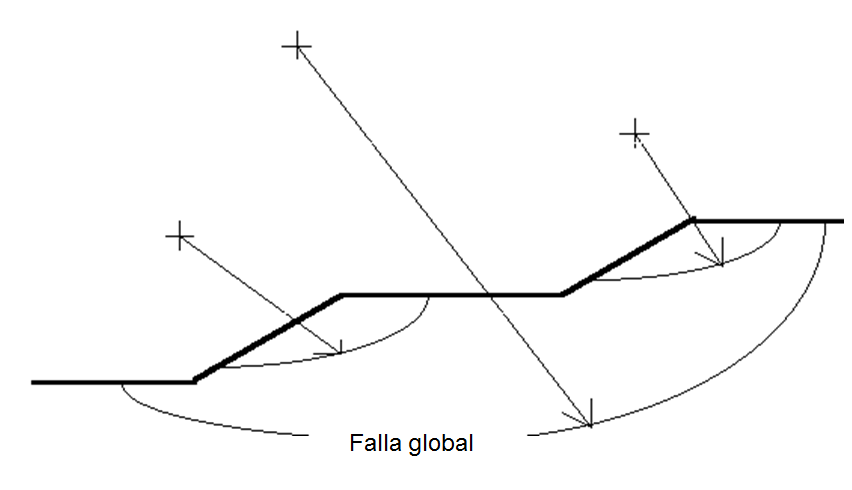

• Diversas superficies de falla circulares  con radios variables desde un solo centro de rotación.

< < <

• Fallas globales y locales

< < <

< < <

< < <

< < <

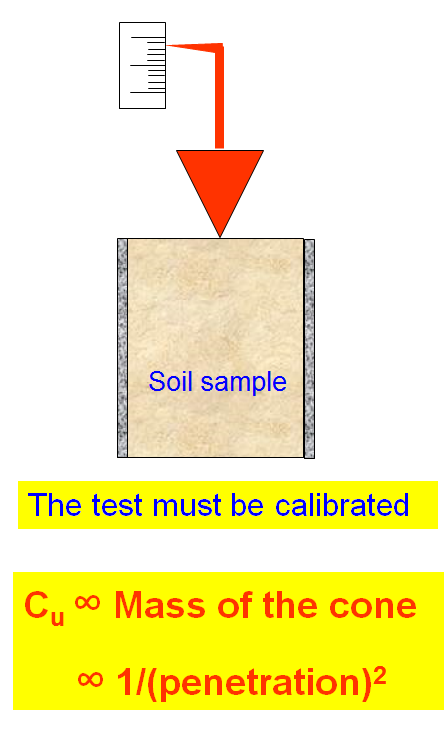

SWEDISH FALL CONE (SUITABLE FOR VERY SOFT TO SOFT CLAYS)SWEDISH FALL CONE (SUITABLE FOR VERY SOFT TO SOFT CLAYS)

< < <

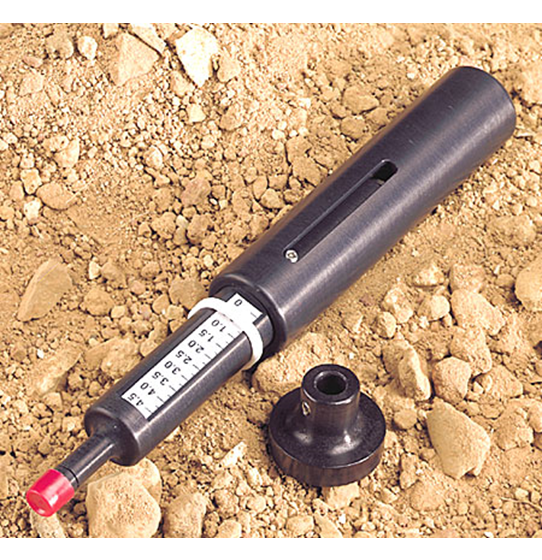

PENETROMETRO

• Entrega resistencia a compresión no confinada (qu) por medio de resorte calibrado.

< < <

< < <

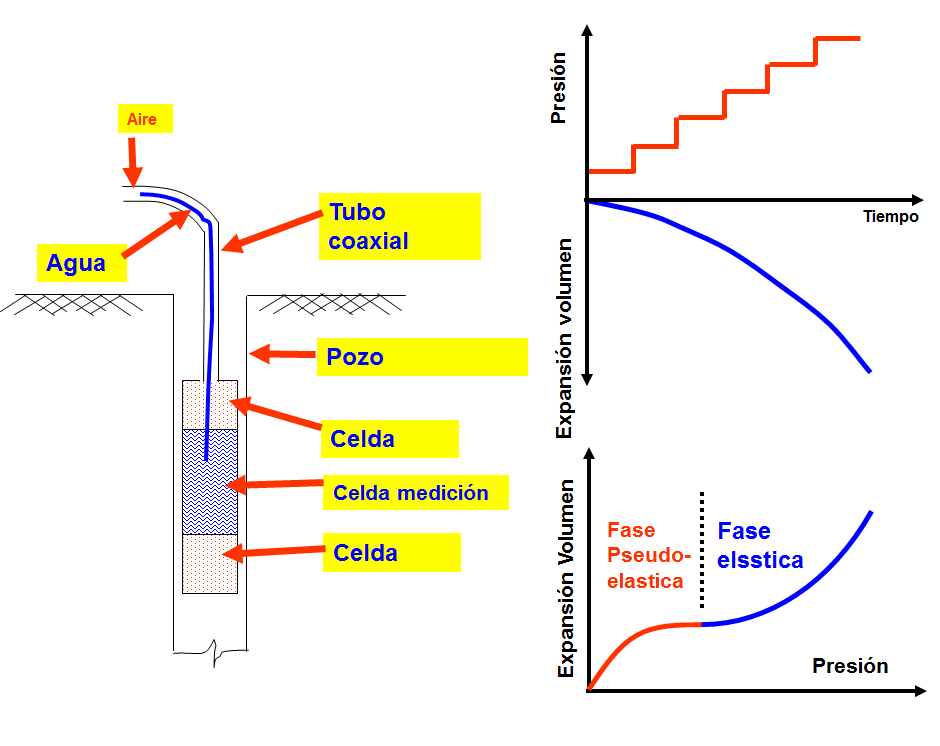

PRESIOMETRO  (MENARD)

< < <

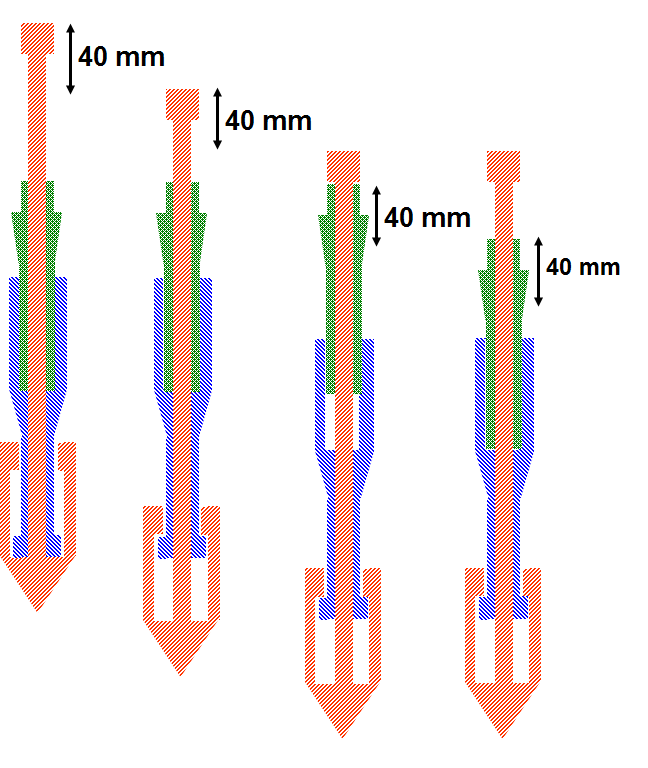

PENETROMETRO ESTATICO DE CONO

• Aquellos que pueden medir presiones de poros se les llama piezoconos

< < <

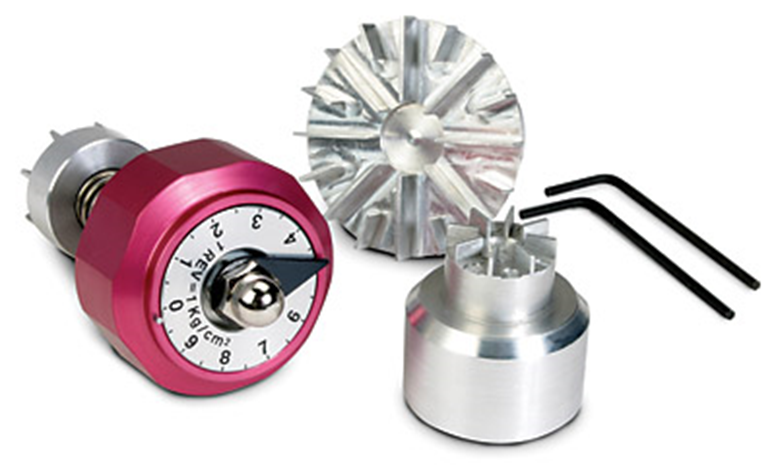

TORVENA

< < <

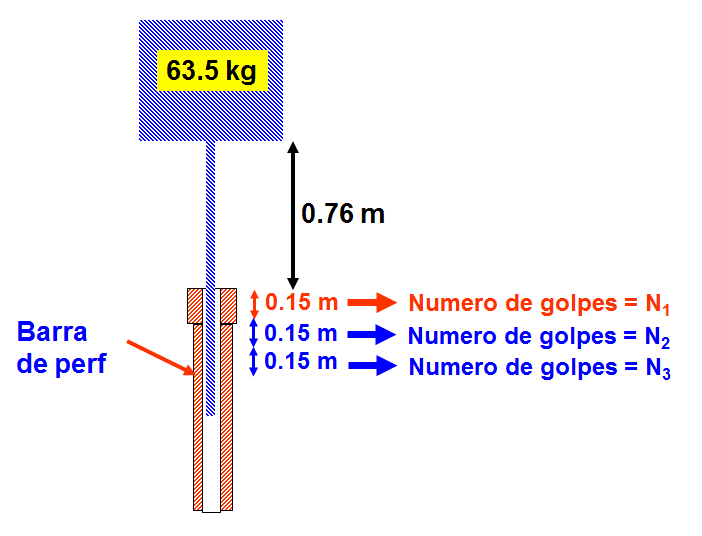

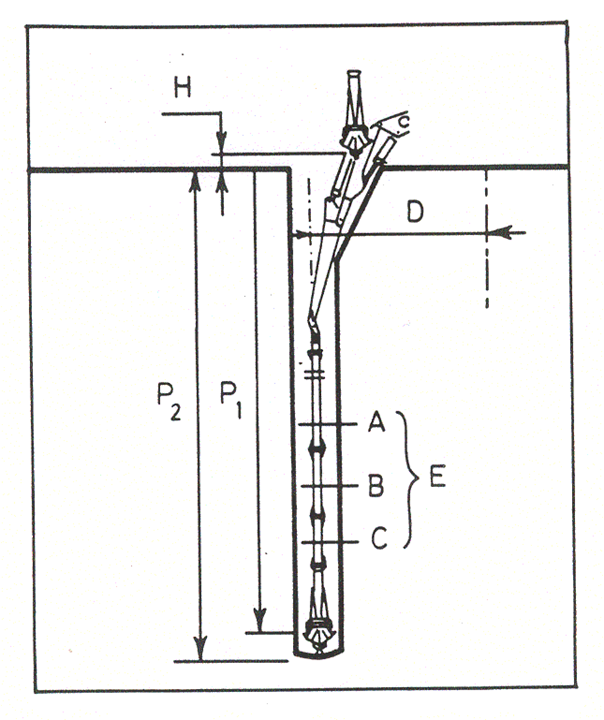

STANDARD PENETRATION TEST, SPT

• Existen diversas coreelaciones (c, f, ect) para N
• Puede aplicarse cada 1 m

< < <

• Resistencia a penetración Standard  (SPT N) = N2 + N3

​

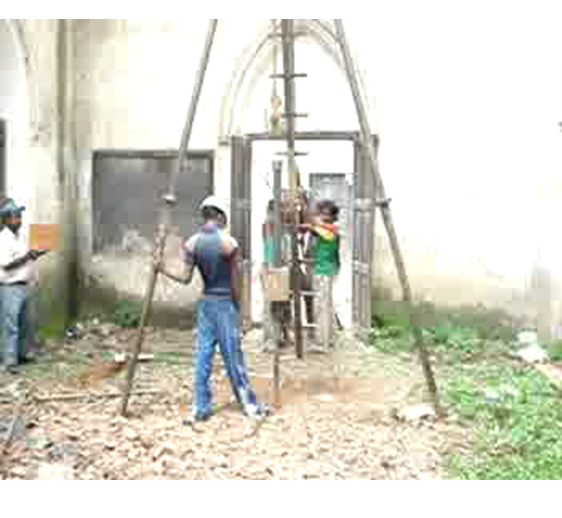

SPT (Manual operation)

< < <

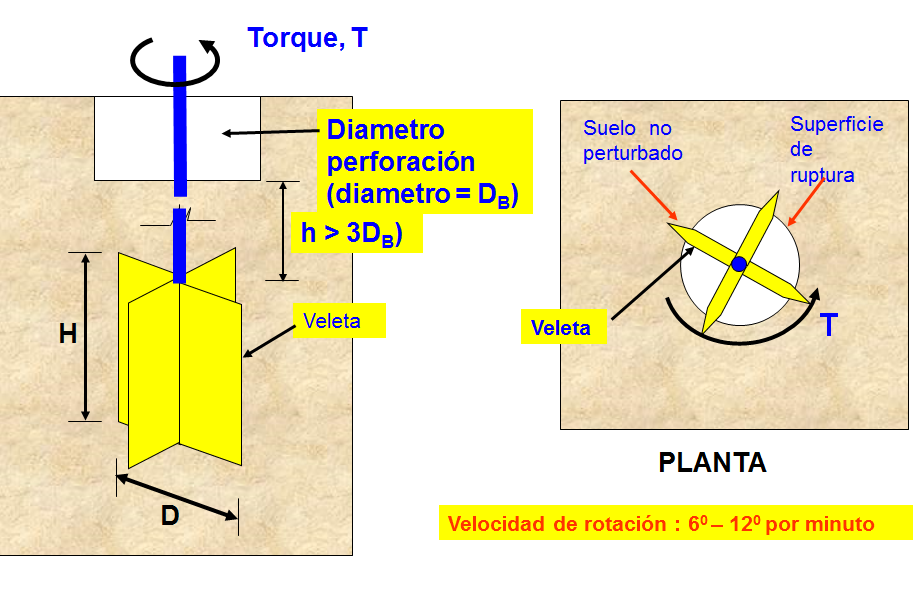

VELETA

• Para  resistencia al corte no drenada (Cu) y sensibilidad de arcillas blandas.

< < <

• El ensaye puede efectuarse cada  0.5 m verticales
• Como el ensaye es rápido se espera una condición  no drenada(UU)

< < <

< < <

• M_e – Asumiendo una distribución uniforme de resistencia al corte

< < <

< < <

< < <

< < <

• Sensibilidad= resist peak/resist última

< < <

CORRECCIÓN DE RESISTENCIA AL CORTE DE VELETA

• Bjerrum (1974) propuso corregir los valores de terreno, Cu en aras de la seguridad de los diseños.

< < <

• Con, l = factor de correccion  = 1.7 – 0.54 log (IP)
• IP = Indice plasticida

< < <

< < <

< < <

< < <

< < <

< < <

< < <

< < <
